GC7135与GC7235一起使用时，采用一体数码管应用时，小数点的驱动方式？
发布时间：2016-01-18 13:12

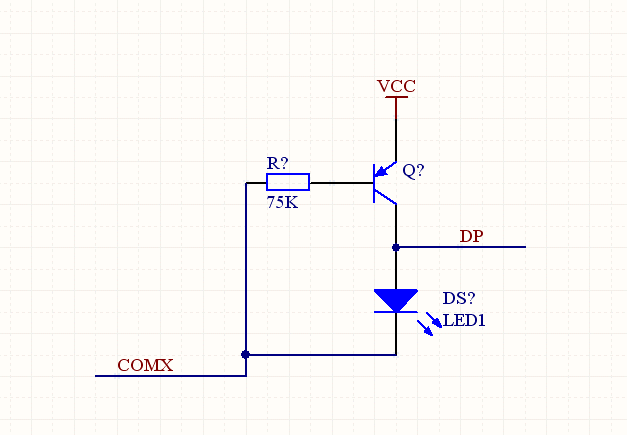

GC7135与GC7235一起使用时，采用一体数码管应用时，小数点的驱动方式为：7235是驱动共阴数码管，所以COM1~COM5轮流输出低电平，要想点亮相应的数码管，就采用一个PNP的三极管连到对应的COM和DP引脚。左图中的LED指的是数码管对应DP的那个LED,不需要外部连接的,是数码管里面的。
