GB7272A 是一款具有四通道互补型输出的超强线路驱动器，针对 5V 和 24V 工业电压的应

用。 在 24V 工作电压时，推挽驱动电路提供 7 0mA 电流用于线路驱动，同时具备低饱和电压的

特性（在 2 0mA 低负载时饱和电压为 370mV ）。输出端具有限流、短路保护以及过温关机功能电

路。在总线应用中，对使能端 EN 输入脚施加高电平，驱动电路转换为高阻抗。驱动电路的输

入端具备施密特触发器的特性，并兼容 CMOS 和 TTL 电平。

GB7272A在低电压 26LS31 兼容的应用中 , 引脚 4 接 5V, 引脚 12 接 GND. 内部钳位二极

管允许在驱动电缆长度超过 100 米时也能无故障运行。将高低压电源分开的做法可以最大限

度地减少高压应用中的待机功耗。逻辑电路部分由 VccB 引脚上稳压 5V 电源供电。输出级电

路则可以通过 VccD 端口 独立供电，供电电压最高可到 30V ，输出级的典型电位摆幅为 0.3V

至 VCC 1.9V 。

通过限流和热关断的双重保护方案, 可防止输出端短路到地、 Vcc 、和其他输出端的可能性。这些措施确保了 GB7272A 在恶劣环境中的高可靠运行。

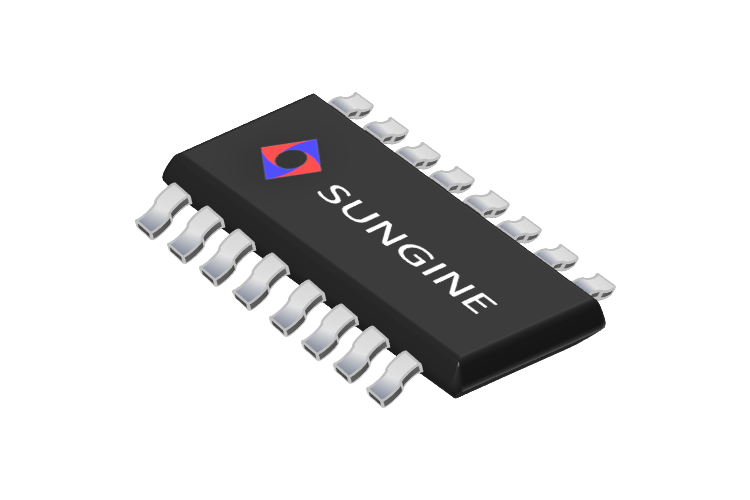

在封装底部外露的金属散热片直接连接到芯片衬底，有助于芯片的直接散热过程。
